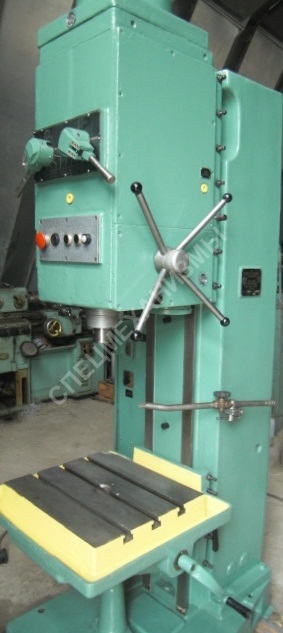

Станок вертикально-сверлильный мод. 2Н150
Стоимость: Уточняйте
Станок вертикально-сверлильный мод. 2Н150 используется на предприятиях с единичным и мелкосерийным выпуском продукции и предназначен для сверления, рассверливания, зенкования, зенкерования, развертывания и подрезки торцев ножами. Наличие на станке механической подачи шпинделя, при ручном управлении циклами работы, допускает обработку деталей в широком диапазоне размеров из различных материалов с использованием инструмента из высокоуглеродистых, быстрорежущих сталей и твердых сплавов.
Установленное на станке электрическое устройство реверсирования двигателя главного движения, позволяет производить нарезание резьбы машинными метчиками при ручной подаче шпинделя.
| Технические характеристики: | |
|---|---|
| Наибольший диаметр сверления в стали 45 ГОСТ 1050-74, мм | 50 |
| Размеры конуса шпинделя по ГОСТ 25557-82 | Морзе 5 |
| Расстояние от оси шпинделя до направляющих колонны, мм | 350 |
| Наибольший ход шпинделя, мм | 300 |
| Расстояние от торца шпинделя, мм: | |
| - до стола | 0-800 |
| - до плиты | 700-1250 |
| Наибольшее (установочное) перемещение сверлильной головки, мм | 250 |
| Перемещение шпинделя за один оборот штурвала, мм | 131.68 |
| Рабочая поверхность стола, мм | 500x560 |
| Наибольший ход стола, мм | 360 |
| Установочный размер Т-образных пазов в столе по ГОСТ 1574-75: | |
| центрального | 18H9 |
| крайних | 18H11 |
| Расстояние между двумя Т-образными пазами по ГОСТ 6569-75, мм | 100 |
| Количество скоростей | 12 |
| Пределы частоты вращения шпинделя, 1/мин | 22,4-1000 |
| Количество подач | 12 |
| Пределы подач, мм/об | 0.05-2.24 |
| Наибольшее количество нарезаемых отверстий в час | 50 |
| Управление циклами работы | Руч. |
| Род тока питающей сети | 3-х ф. |
| Напряжение питающей сети, В | 380/220 |
| Габаритные размеры, мм: | |
| высота | 2930 |
| ширина | 890 |
| длина | 1355 |
| Масса станка, кг | 1870 |
